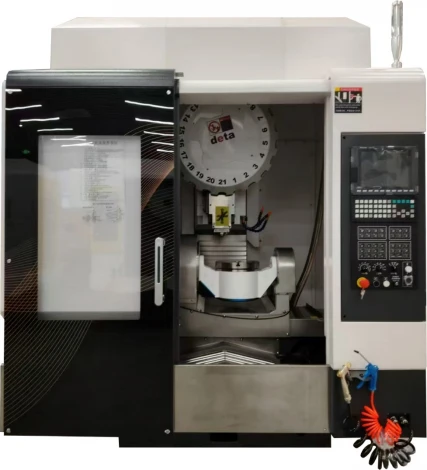

Pusat Permesinan Presisi Tinggi 5 Sumbu

Pusat permesinan lima sumbu ini dirancang untuk presisi dan kekakuan tinggi. Jarak tempuhnya adalah 500 mm (X), 560 mm (Y), dan 380 mm (Z). Meja putar φ260 mm mampu menopang beban hingga 50 kg, dengan kemiringan sumbu A ±110 derajat dan rotasi 360 derajat terus menerus pada sumbu C. Skala kisi waktu memberikan umpan balik loop tertutup penuh, mencapai akurasi posisi ±10 detik busur dan kemampuan pengulangan ±2 detik busur. Ini dirancang untuk pemesinan cetakan kecil, komponen optik, dan impeler dengan presisi tinggi.

Kirim permintaan

perkenalan produk

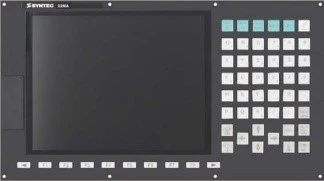

Mesin ini mengadopsi struktur kolom bergerak. Panduan linier bola THK tiga sumbu (tipe 30/30/35) dan sekrup bola kelas C3 (diameter 32 mm, pitch 10 mm) memastikan gerakan halus dan akurat. Sumbu A dan C digerakkan oleh motor penggerak langsung DD, mencapai kecepatan maksimum 250 rpm (C) dan 200 rpm (A). Majalah servo 21 alat tipe payung mengubah alat dalam waktu sekitar 1,8 detik. Sistem kontrol Syntec 220MA‑5 mencakup fungsionalitas RTCP lima sumbu. Mesin ini memiliki ukuran yang kompak dan berat 3,7 ton.

Spesifikasi

Parameter	Satuan	HD-UT380+
Rentang Pemesinan
Perjalanan sumbu X-(kiri-kanan)	mm	500
Perjalanan sumbu Y-(depan-belakang)	mm	560
Perjalanan sumbu Z-(naik-bawah)	mm	380
Jarak dari hidung spindel ke permukaan meja	mm	60-440
Jarak dari pusat spindel ke permukaan jalur pemandu kolom	mm	445
Spesifikasi Meja Putar
Diameter meja	mm	φ260
T-ukuran slot pada permukaan meja	mm	12T×4, 360 derajat dengan jarak yang sama
Maks. memuat	kg	50
Sudut rotasi	Derajat	C-sumbu: 360 derajat ; Sumbu-: ±110 derajat
Maks. kecepatan putaran	rpm	S-sumbu C: 250; S-sumbu: 200
Kenaikan minimal	Derajat	0,001 derajat
Motor meja	detik	Sumbu AC: motor DD 3,0 kW
Skala (kisi)	detik	Sumbu A/C: kisi waktu (standar)
Spesifikasi Spindel
Spindel lancip	spesifikasi.	BT30
Kecepatan spindel	rpm	BT30-20000
Tenaga motor spindel - torsi	spesifikasi.	20000rpm: 5,5/7,5 kW
Susunan bantalan spindel	spesifikasi.	7008×4 buah; bantalan ID 40 mm; bola keramik
Sistem Pakan
Lintasan cepat G00 (sumbu X/Y/Z)	m/mnt	30/30/30
Umpan pemotongan G01 (sumbu X/Y/Z)	m/mnt	10
Spesifikasi sekrup bola tiga-sumbu	mm	kelas THK JIS C3; 32×P10
Spesifikasi jalur pemandu tiga-sumbu	spesifikasi.	terima kasih; X/Y/Z: panduan linier bola tipe 30/30/35
Spesifikasi motor tiga-sumbu (sumbu X/Y/Z)	spesifikasi.	Motor servo-resolusi tinggi-sejuta pulsa; 220MA: 3,1/3,1/3,9 kW
Sistem Majalah Alat
Kapasitas magasin alat	buah.	Payung-majalah alat tipe 21T
Parameter Mesin
Akurasi pengindeksan tabel putar	detik	S-sumbu: ±10″; S-sumbu: ±10″
Pengulangan meja putar	detik	S-sumbu C: ±2″; S-sumbu: ±2″
Akurasi posisi tiga-sumbu	mm	JIS: ±0,005 / jarak tempuh 300 mm apa pun
Pengulangan tiga{0}}sumbu	mm	JIS: ±0,003 / jarak tempuh 300 mm apa pun
Dimensi keseluruhan (lebar/kedalaman/tinggi)	mm	1950×2655×2524
Berat total mesin	t	3.7

Lingkup Aplikasi

Implan gigi, braket kamera ponsel, impeler, dan bilah turbocharger kecil – semuanya dapat diselesaikan dalam satu penjepitan, termasuk permukaan melengkung, lubang miring, dan fitur undercut.

Proses Pembuatan Peralatan

01/

Tinjauan teknis – Kedua belah pihak meninjau model 3D bersama-sama, memisahkan jalur pahat roughing dan finishing, dan merekomendasikan pemasangan (vacuum chuck atau soft jaws) untuk komponen berdinding tipis.

02/

Kontrak dan persiapan lokasi – Setelah penandatanganan, pelanggan memasok daya 380V yang stabil (fluktuasi<5%) and clean air (dew point -20°C). A simplified foundation of C30 concrete 300 mm thick with leveling pads is acceptable due to the machine's low weight.

03/

Rakitan modular – Slide X, kolom Y, dan kepala spindel Z telah dirakit sebelumnya secara terpisah, lalu disambung menggunakan pelacak laser untuk memastikan tegak lurus. Meja putar dipasang langsung pada dudukannya, dan koaksialitas antara sumbu A/C dan spindel dikalibrasi sebelum pengiriman.

04/

Validasi kinerja – Jalankan program pengujian lima sumbu standar (NAS 979 atau S‑test piece) untuk memeriksa akurasi kontur. Uji potong sampel yang disediakan pelanggan (misalnya, impeler) dan ukur dengan CMM.

05/

Pengiriman dan debugging jarak jauh – Setelah penerimaan pelanggan, mesin dikemas dan dikirim. Debugging jarak jauh melalui TeamViewer tersedia. Pelatihan di lokasi berlangsung selama satu hari, dengan fokus pada pengendalian vektor alat dalam pemrograman lima sumbu.

Tentang Kami

Teknologi CNC Hodao mengintegrasikan R&D, produksi, dan penerapan mesin lima sumbu kelas atas. Perusahaan ini mengoperasikan laboratorium aplikasi lima sumbu dan berkolaborasi dengan universitas untuk mengembangkan pasca-pemrosesan. Perusahaan ini bersertifikat CE dan mengekspor ke Jerman dan Jepang. Solusi lengkap yang mencakup mesin, perlengkapan, perkakas, dan pemrograman disediakan.

Pertanyaan Umum

Q1. Ukuran benda kerja maksimum?

A: Tabel φ260 mm, ayunan sumbu A ±110 derajat. Bagian Kurang dari atau sama dengan φ260 mm dan tinggi Kurang dari atau sama dengan 150 mm (dengan perlengkapan). Kebutuhan yang lebih besar adat.

Q2. Apakah bisa menggunakan mesin baja tahan karat (17‑4PH)?

A: Torsi spindel sekitar 36 Nm – ideal untuk Al, Cu, plastik, baja kecil (<φ10 mm).="" for="" stainless="" steel,="" use="" shallow="" depth,="" high="" speed,="" hard‑coated="">

Q3. Apakah penyetel alat atau probe standar?

A: Tidak. Penyetel alat mida Italia opsional atau probe domestik. Kami menyediakan antarmuka dan program makro; pengguna memasok perangkat keras.
