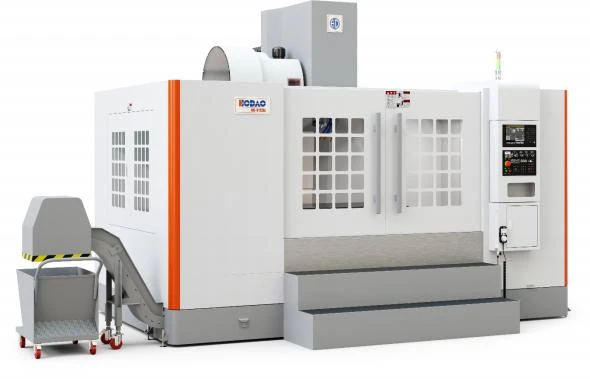

Y-Pusat Pemesinan Vertikal 4 Arah Sumbu
HD-V158L mengandalkan alas lebar, empat rel sumbu Y (tipe 45), dan rel tipe 55 sumbu X untuk menghasilkan kekakuan yang tak tertandingi untuk pemotongan berat. Spindel BT50 (6000rpm, 236Nm) menghasilkan tenaga melalui material yang kuat. Majalah 32T opsional dan servo resolusi tinggi memastikan pengoperasian batch yang efisien. Penerapannya terus berkembang seiring dengan berkembangnya otomatisasi.
Spesifikasi
|
Parameter |
Satuan |
HD-V158L |
|
Rentang Pemesinan |
||
|
Perjalanan sumbu X-(kiri-kanan) |
mm |
1500 |
|
Perjalanan sumbu Y-(depan-belakang) |
mm |
800 |
|
Perjalanan sumbu Z-(naik-bawah) |
mm |
750 |
|
Jarak dari hidung spindel ke permukaan meja |
mm |
150-900 |
|
Jarak dari pusat spindel ke permukaan jalur pemandu kolom |
mm |
871 |
|
Spesifikasi Meja Kerja |
||
|
Ukuran meja kerja (arah X*Y) |
mm |
1700×800 |
|
Ukuran slot T-meja kerja |
mm |
22T×5×145 |
|
Maks. beban meja kerja |
kg |
1500 |
|
Spesifikasi Spindel |
||
|
Spindel lancip |
spesifikasi. |
BT50 hidung panjang 190 |
|
Kecepatan spindel |
rpm |
Penggerak sabuk 6000 |
|
Tenaga motor spindel - torsi |
spesifikasi. |
15/18,5 kW - maks. torsi 236 Nm |
|
Susunan bantalan spindel |
spesifikasi. |
7018×4 lembar/set; bantalan bola baja besar ID 90 mm |
|
Sistem Pakan |
||
|
Lintasan cepat G00 (sumbu X/Y/Z) |
m/mnt |
20/20/12 |
|
Umpan pemotongan G01 (sumbu X/Y/Z) |
m/mnt |
0-10 |
|
Spesifikasi sekrup bola tiga-sumbu |
mm |
kelas JIS C3; 50×P10 |
|
Spesifikasi jalur pemandu tiga-sumbu |
spesifikasi. |
Roller: Jalur pemandu linier tipe X 55-, jalur pemandu linier tipe Y 45-; dasar empat rel bentang lebar; Cara kotak sumbu Z |
|
Spesifikasi motor tiga-sumbu (sumbu X/Y/Z) |
spesifikasi. |
Motor servo-resolusi tinggi-sejuta pulsa; X/Y/Z: 0iMF: 3/3/3 kW; M80: 4,5/4,5/4,5kW |
|
Sistem Majalah Alat |
||
|
Kapasitas magasin alat |
buah. |
Majalah alat-jenis cakram 24T (opsional 32T). |
|
Parameter Mesin |
||
|
Akurasi posisi |
mm |
JIS: ±0,005 / jarak tempuh 300 mm apa pun |
|
Pengulangan |
mm |
JIS: ±0,003 / jarak tempuh 300 mm apa pun |
|
Dimensi keseluruhan (lebar/kedalaman/tinggi) |
mm |
5340×3600×3200 (debit depan) |
|
Kira-kira. berat mesin |
t |
12 |
Lingkup Aplikasi
Dirancang untuk komponen yang menuntut torsi seperti blok mesin, dasar cetakan, dan kotak berat, memungkinkan penggilingan, pengeboran, dan penyadapan kaku yang efisien dan bertenaga.
Proses Pembuatan Peralatan
Konfigurasi:Pilih spindel BT50 (sabuk 6000 rpm, 236 Nm) dan magasin 32T opsional.
Lokasi:Pondasi bertulang lebih besar atau sama dengan 500 mm dengan parit isolasi. Tiga fase 380V dan udara kering (0,6 MPa, filtrasi Kurang dari atau sama dengan 100 μm).
Perakitan:Pasang empat rel tipe 45 sumbu Y, rel tipe 55 sumbu X, dan jalur kotak sumbu Z. Pasang sekrup bola 50×P10 C3, yang sudah dimuat sebelumnya. Tambahkan spindel 12k penggerak langsung BT40 (untuk referensi, tetapi catatan utama adalah BT50? Tunggu, yang asli mengatakan hidung panjang BT50 190, sabuk 6000. Ini untuk pemotongan berat. BT40 12k tidak ada dalam model ini. Koreksi: Gunakan data asli. Saya akan memperbaiki: Untuk HD-V158L, spindel adalah sabuk BT50 6000. Tidak 12k. Jadi langkah perakitan: Pasang X Rel 55, empat rel 45, cara kotak Z. Pasang sekrup bola 50×P10. Pasang spindel BT50 (sabuk 6000 rpm).
Validasi:Interferometer laser dan tes ballbar. Jalankan 72 jam, periksa perpindahan termal dan getaran spindel. Uji potong blok mesin atau cetakan berat. Verifikasi torsi dan permukaan akhir.
Pengiriman:Kemasan terlindung dari korosi (stretch film + palet kayu). Uji coba di lokasi dan pelatihan 2 hari (termasuk pemrograman dan pemeliharaan). Garansi 12 bulan, spindel 18 bulan.
Tentang Kami
Hodao CNC Technology adalah perusahaan teknologi tinggi yang mengkhususkan diri pada peralatan mesin CNC. Produk: vertikal, gantri berkecepatan tinggi, gantri besar, pengeboran/penyadapan, horizontal, pengukiran/penggilingan. Banyak digunakan dalam cetakan presisi, otomatis, 3C, 5G, dirgantara. Inovasi berkelanjutan untuk solusi yang hemat biaya dan berorientasi pada permintaan.
Pertanyaan Umum
Q1. Berapa perjalanan sumbu X/Y/Z dan ukuran meja kerja HD-V158L?
A: Perjalanan sumbu X-adalah 1500mm, sumbu Y-800mm, sumbu Z-750mm. Ukuran meja kerja 1700×800mm, slot T-22T×5×145, beban maksimum 1500kg. Jarak dari hidung spindel ke permukaan meja adalah 150-900mm, jarak dari pusat spindel ke permukaan jalur pemandu kolom adalah 871mm.
Q2. Apa spesifikasi spindel dan kecepatan umpan?
A: Spindel BT50 hidung panjang 190, penggerak sabuk 6000rpm, tenaga motor 15/18,5kW, torsi maksimum 236Nm. Lintasan cepat sumbu X/Y/Z berturut-turut adalah 20/20/12 m/mnt, umpan pemotongan adalah 0-10 m/mnt. Sekrup bola tiga-sumbu adalah kelas JIS C3 (Φ50×P10), jalur pemandu linier roller tipe-sumbu 55-X, jalur pemandu linier roller tipe 45 sumbu Y, jalur kotak sumbu Z.
Q3. Fungsi standar apa yang dimiliki mesin? Apa metode penghapusan chip?
J: Fungsi standar mencakup cairan pendingin cincin spindel dan pendingin oli, AC kabinet listrik, sistem pelumasan volumetrik, pengubah alat tanpa lengan tipe cakram ATC-(24T, opsional 32T). Standar sistem pelepasan chip adalah pelepasan depan dengan konveyor chip, nyaman untuk membersihkan chip dalam jumlah besar dengan cepat, menghemat tenaga kerja. Counterweight menggunakan desain blok penyeimbang, tingkat kegagalan rendah, masa pakai yang lama.
